تبدیل اسکازی 50-80

تبدیل اسکازی 50-80

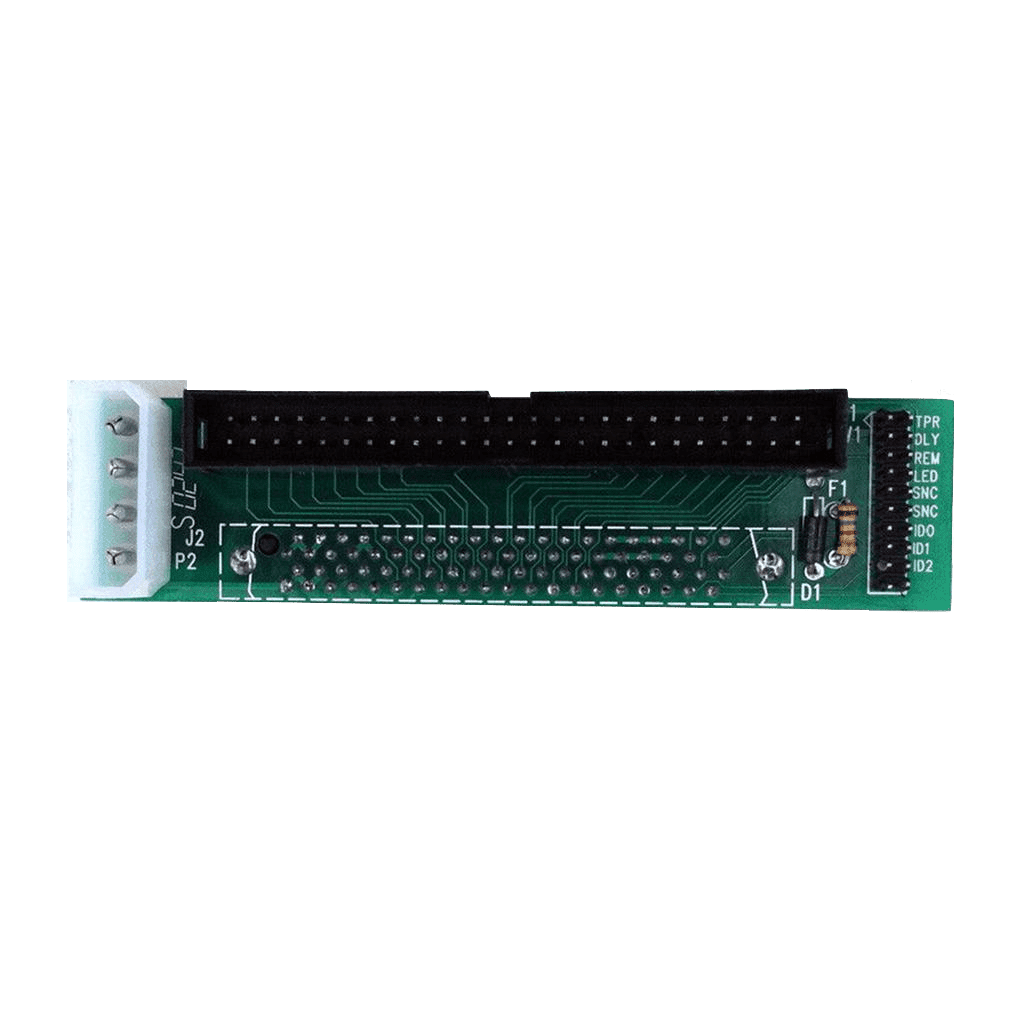

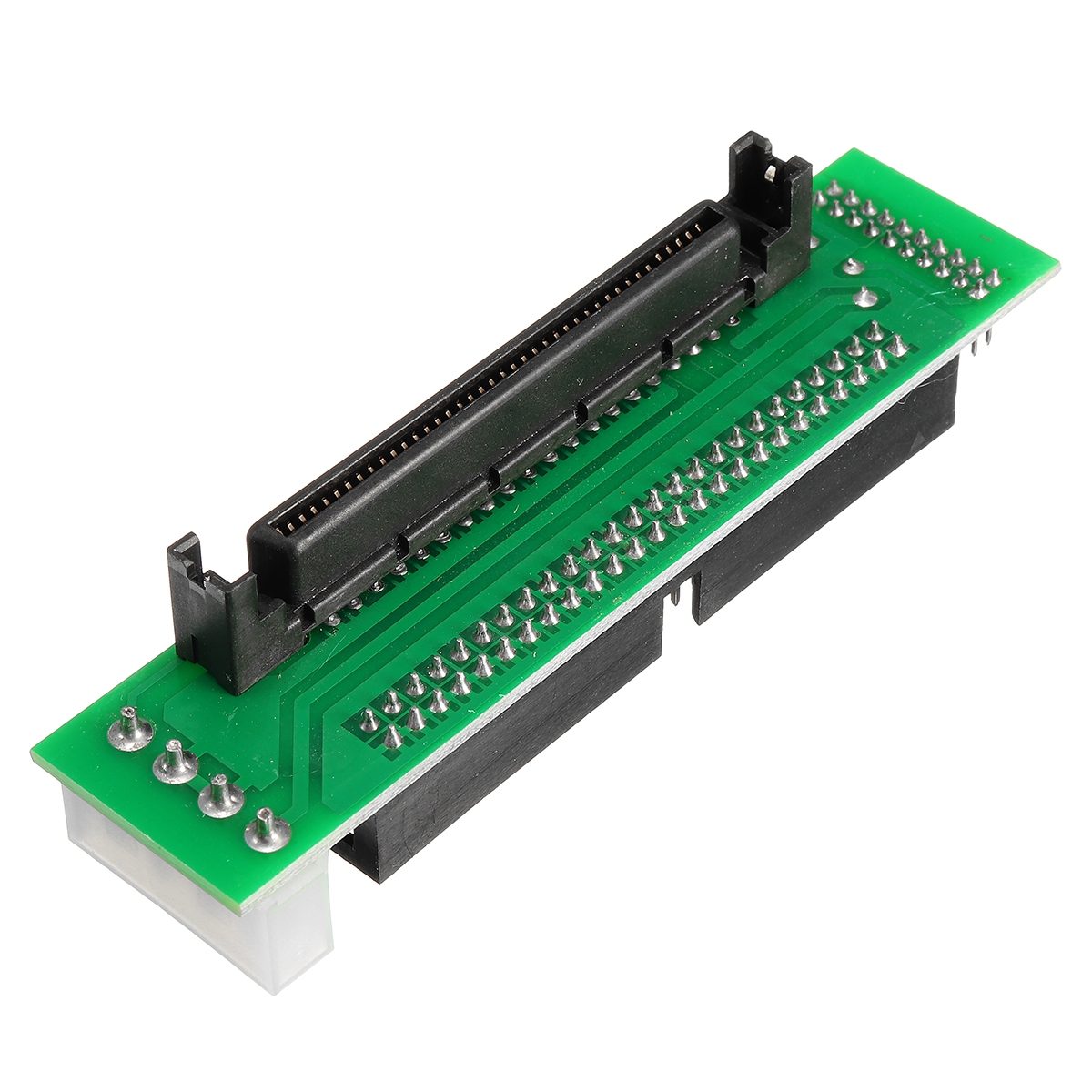

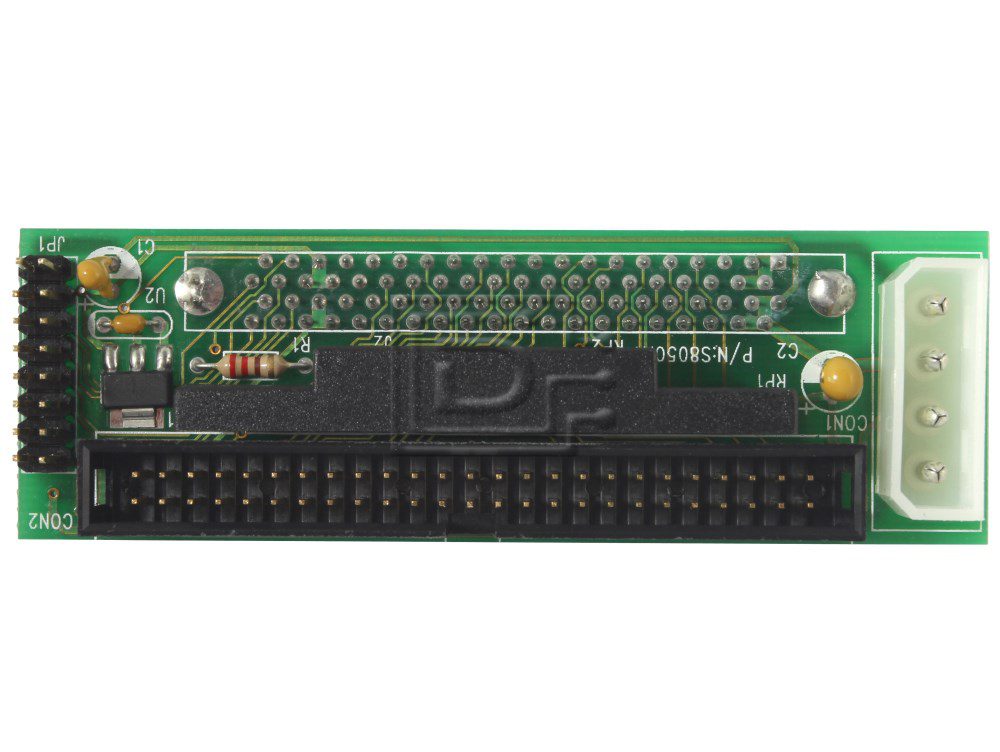

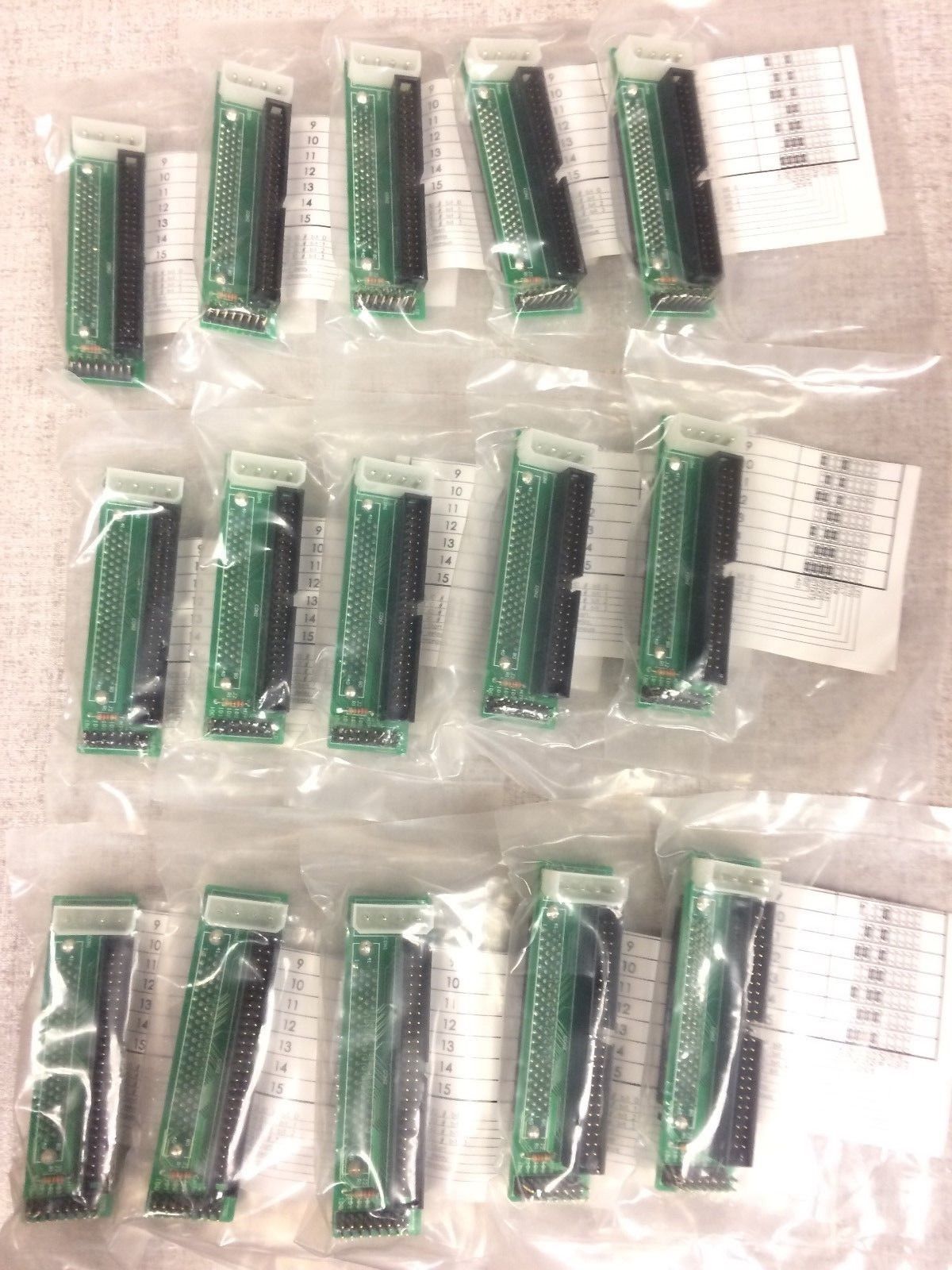

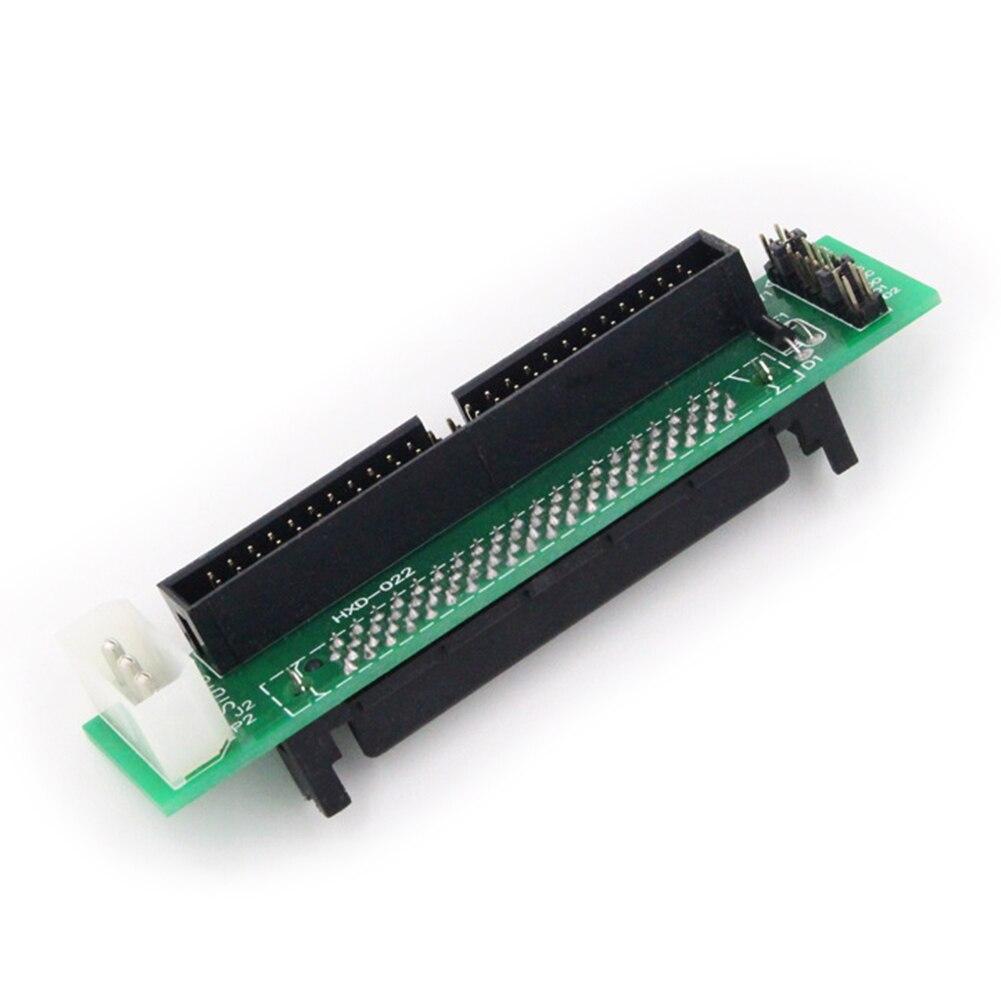

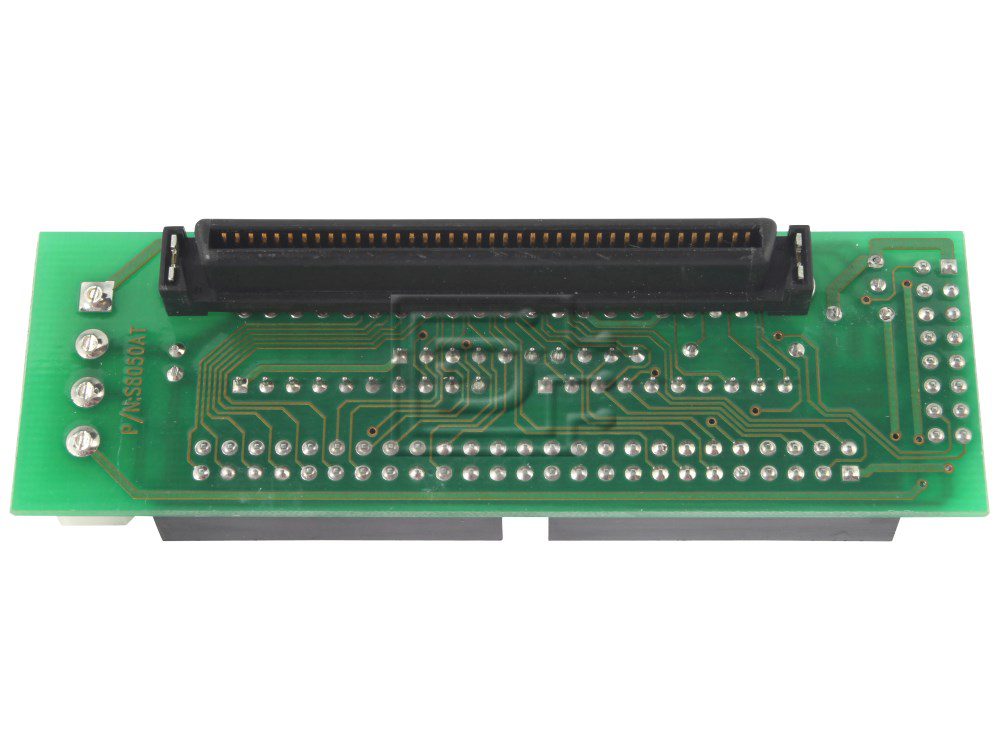

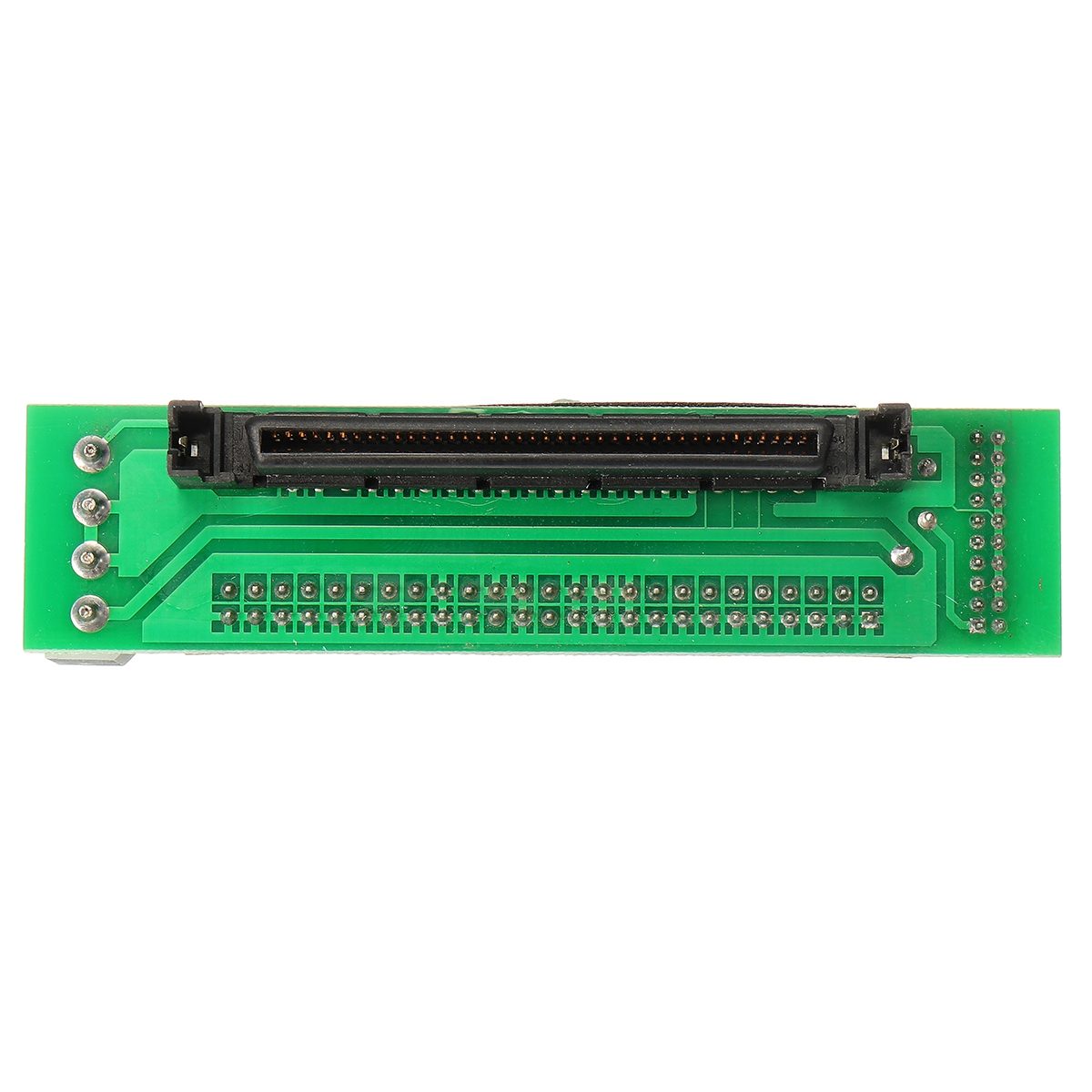

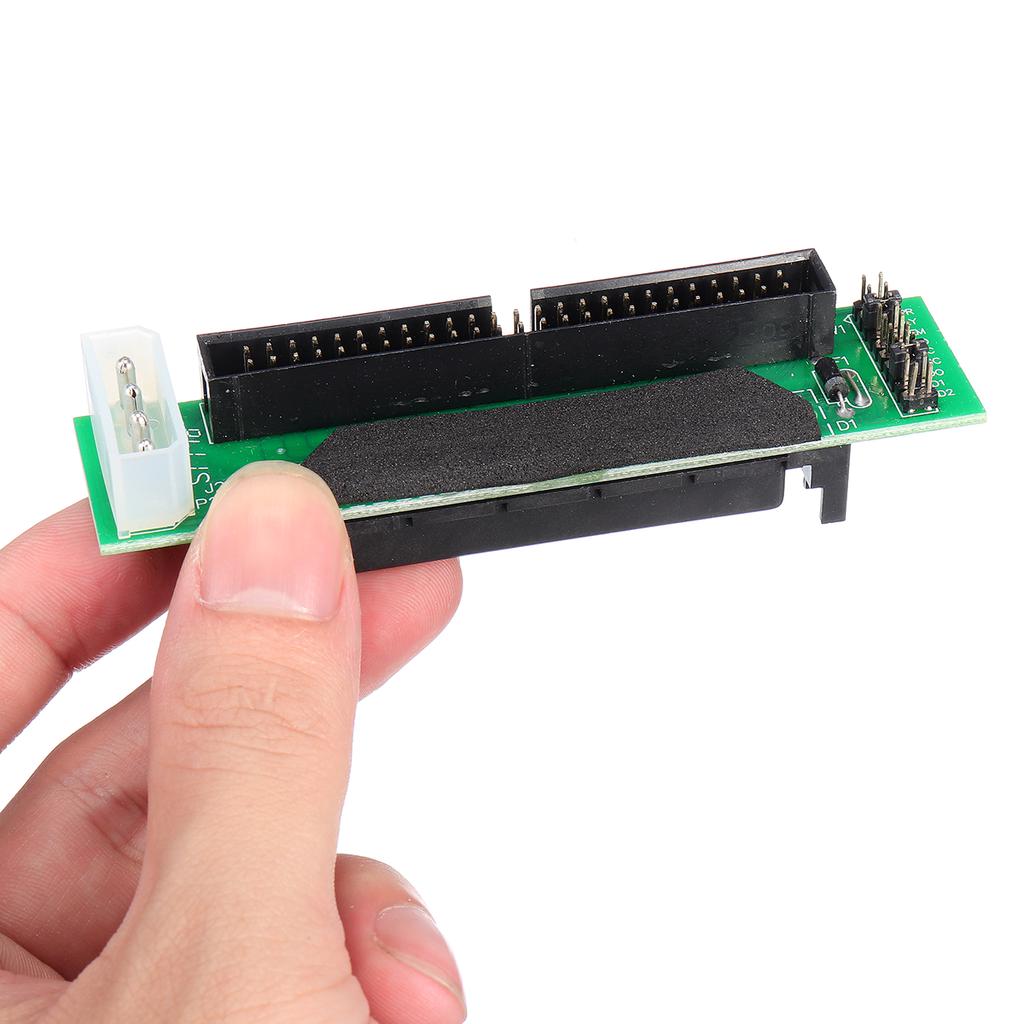

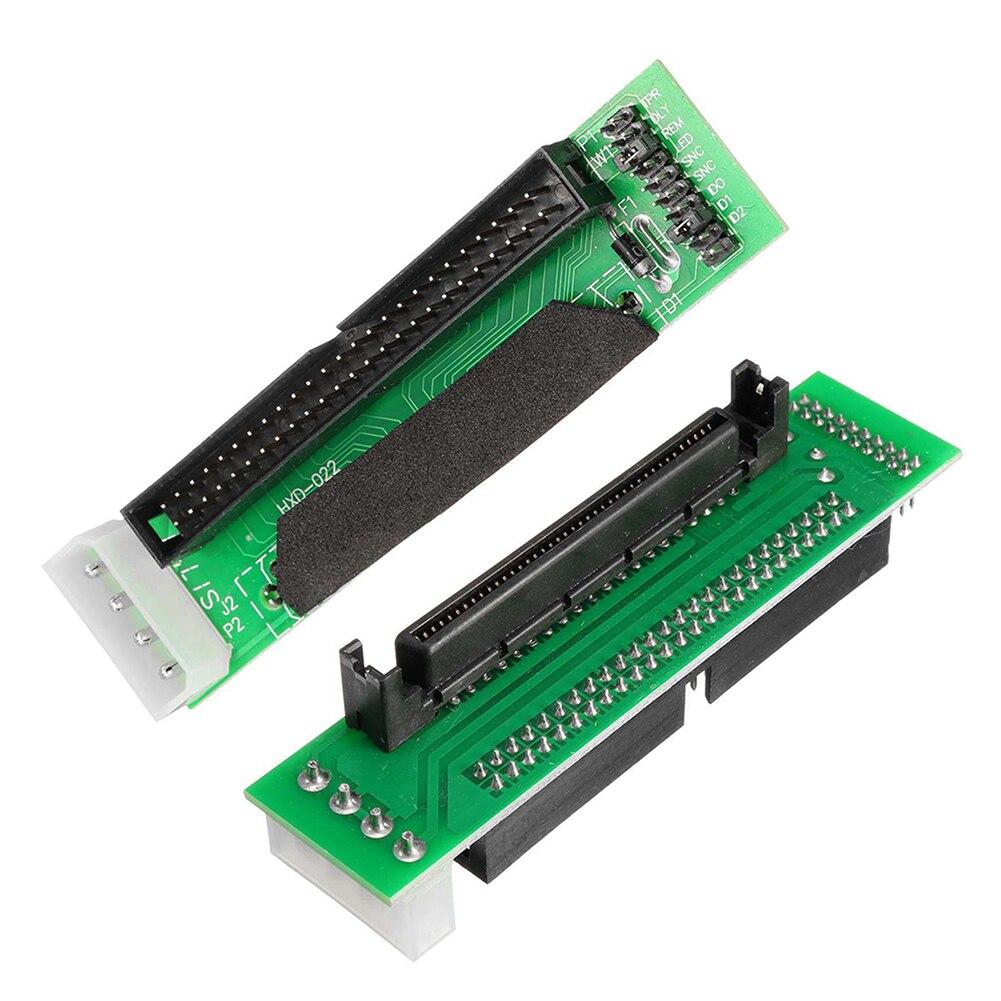

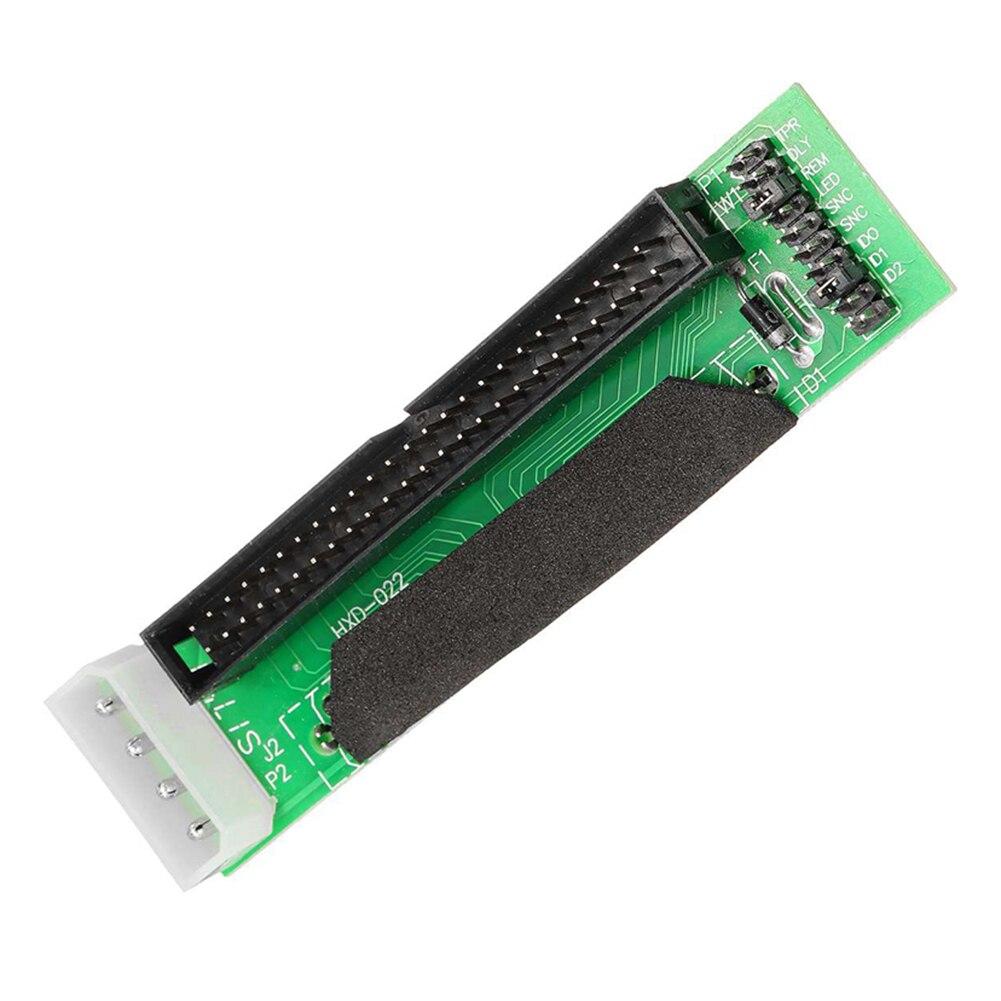

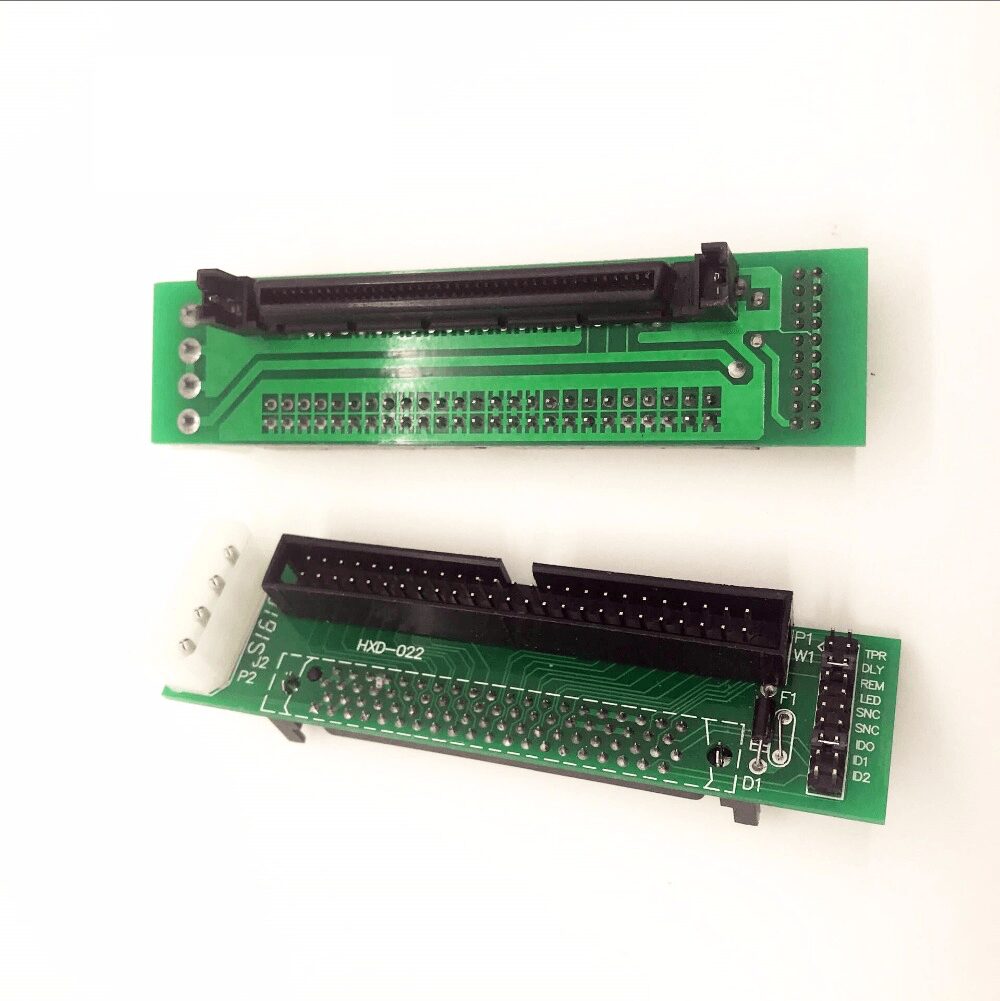

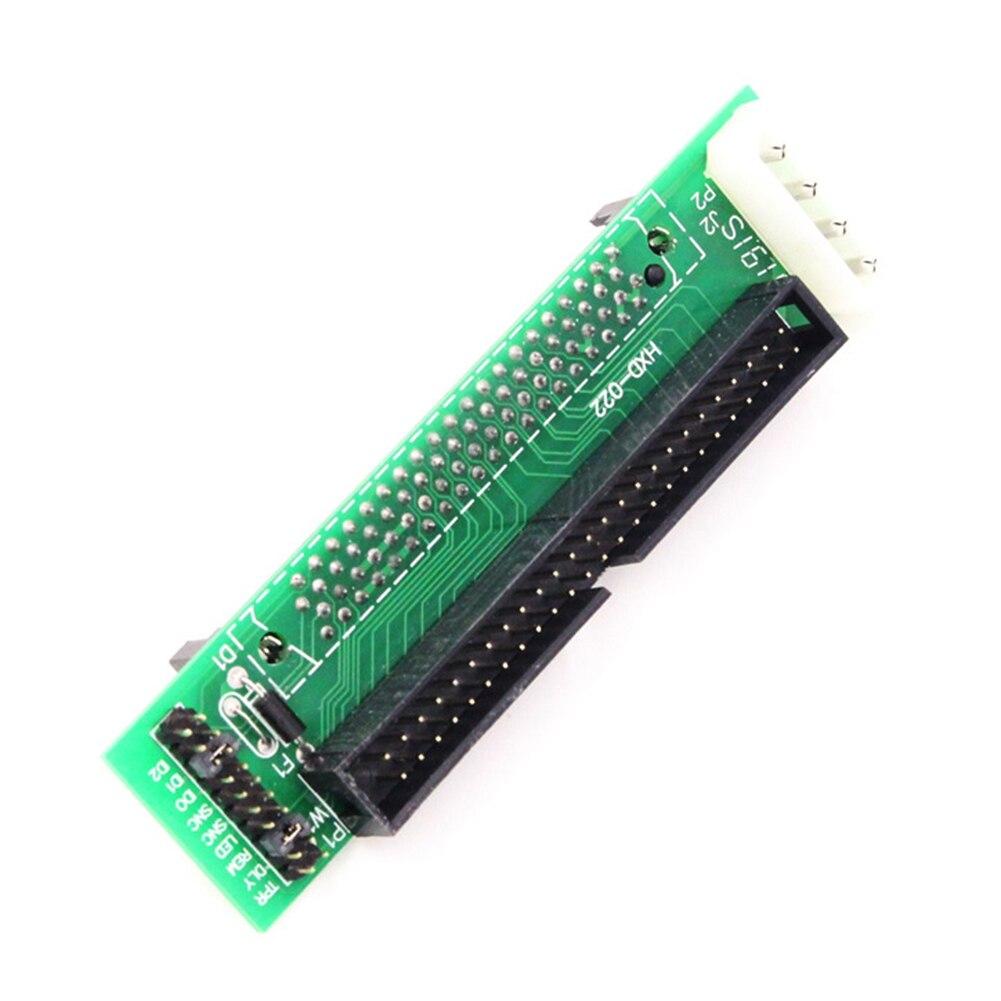

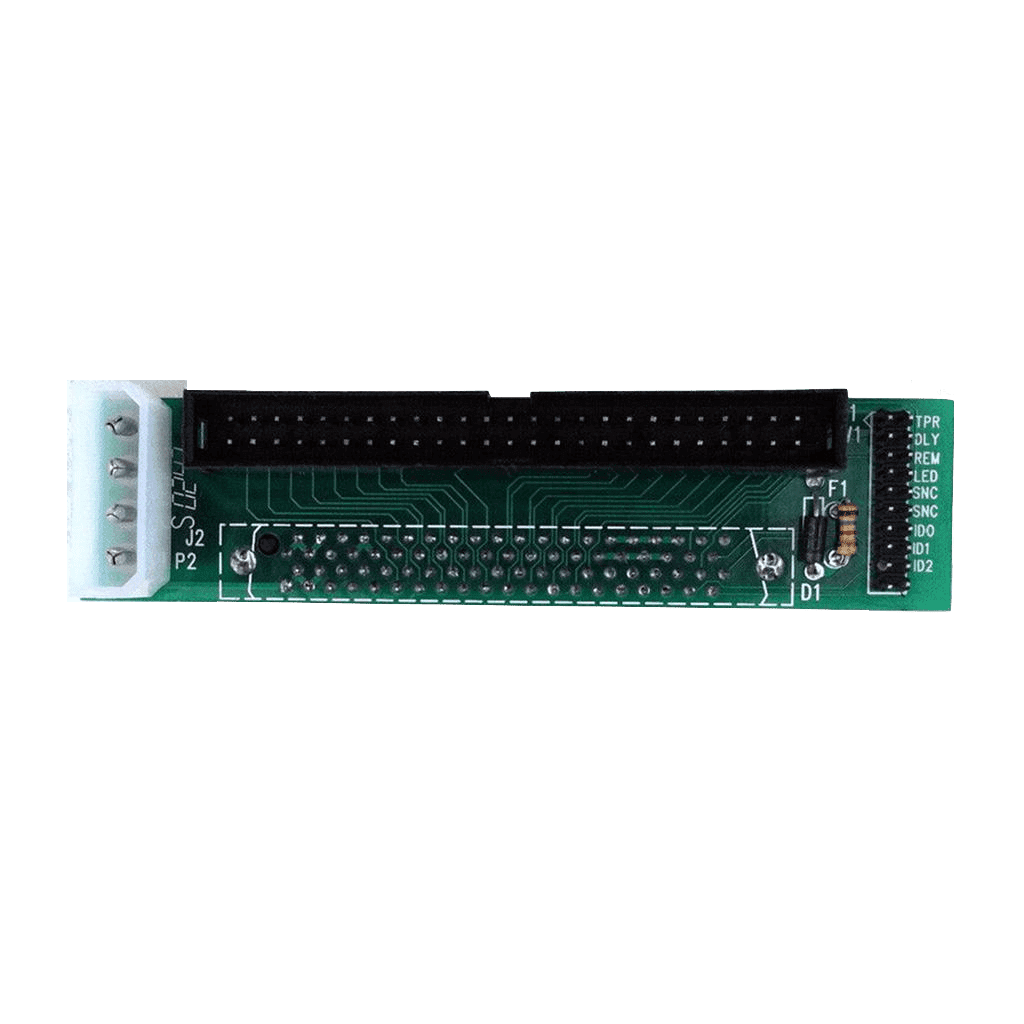

تبدیل اسکازی 50-80 جهت وصل کردن و خواندن محتویات هارد دیسکهای ۸۰ پین یا Hot-Plug در سرور یا کامیپوترهای شخصی بکار میرود.

چندین سال از تولید تبدیل اسکازی 50-80  می گذرد و در بازار قطعات سرور کمیاب بوده و شرکت رایااندیش تهران جزو معدود فروشندگان این محصول می باشد.

اجزای اصلی تشکیل دهنده پروتکل اسکازی

اجزای اصلی سازنده یک سیستم ذخیره سازی SCSI به شرح زیر می باشند :

1. Initiator : این قسمت از SCSI وظیفه صادرکردن درخواست های سرویس و از طرفی دریافت کردن پاسخ ها را بر عهده دارد. Initiator ها در انواع و اقسام اشکال وجود دارند و ممکن است برخی از آنها بر روی Board سرور طراحی شده باشند و یا اینکه بر روی یک HBA یا Host Bus Adapter قرار گرفته باشند. قبلا در انجمن تخصصی فناوری اطلاعات ایران در خصوص iSCSI صحبت کرده ایم که به نوعی می توان از آن به عنوان Initiator نرم افزاری نام برد.
2. Target : مفهوم Target در سیستم ذخیره سازی SCSI در واقع همان دستگاه ذخیره سازی فیزیکی است که به رابط متصل شده است ، البته در حالت نرم افزاری نیز ما Target را داریم که معمولا بصورت مجازی پیاده سازی می شود. Target می تواند فقط یک دیسک ساده باشد و یا اینکه مجموعه ای از دیسک ها در قالب Array باشد که در کنار هم قرار گرفته اند. نکته جالب این است که حتی سخت افزارهایی که به عنوان سخت افزار ذخیره سازی اطلاعات استفاده نمی شوند نیز قابلیت استفاده شده به عنوان Target را دارند. البته این موارد دیگر کمتر به چشم می خورد ، گاها پیش می آمد که سخت افزارهایی مثل اسکنرهای نوری به عنوان SCSI Bus به سیستم متصل می شدند و خودشان را به عنوان Target به سیستم معرفی می کردند.
3. Service Delivery Subsystem : مکانیزمی که ارتباط بین initiator و target را برقرار می کند به عنوان Service Delivery Subsystem شناخته می شود ، بعضا در بیشتر اوقات این سرویس به شکل یک کابل دیده می شود.
4. Expander : این نوع رابط یکی از الحاقات SCSI می باشد که فقط در صورتی استفاده می شود که شما از Serial Attached SCSI یا همان رابط های SAS استفاده کرده باشد و امکان این را به شما می دهد که چندین دستگاه SAS را در کنار هم به یک Initiator Port متصل کنید

مشخصات SCSI

در یک سیستم SCSI سه عنصر اساسی وجود دارد :

• کنترل کننده
• دستگاه
• کابل

کنترل کننده بمنزله قلب یک سیستم SCSI است . کنترل کننده بعنوان یک اینترفیس بین تمام دستگاههای موجود بر روی گذرگاه SCSI و کامپیوتر است . کنترل کننده را ” آداپتور میزبان ” (Host adapter) نیز می گویند. کنترل کننده از لحاظ فیزیکی می تواند شامل یک کارت بوده که آن را بر روی یکی از اسلات ها ی موجود در برد اصلی نصب و یا بصورت از قبل ساخته شده بر روی برد اصلی باشد. بر روی کنترل کننده BIOS مربوطه وجود دارد. BIOS یک نوع حافظه ROM و یا Flash بوده و شامل نرم افزارهای مورد نیاز برای دستیابی و کنترل دستگاه موجود بر روی گذرگاه SCSI است .

معمولا” هر یک از دستگاههای موجود بر روی گذرگاه SCSI دارای یک آداپتور از قبل ساخته شده SCSI بوده که امکان ارتباط دستگاه با گذرگاه SCSI را فراهم می نماید. مثلا” یک هارد SCSI دارای یک مدار کنترلی کوچک بوده که شامل یک کنترل کننده برای مکانیزم درایو و یک آداپتور برای گذرگاه SCSI است . دستگاههای همراه با یک آداپتور از قبل ساخته شده را Embedede SCSI device می گویند.

هر دستگاه SCSI می بایست دارای یک شناسه (ID) منحصر بفرد باشد. همانگونه که در بخش قبل مشاهده گردید یک گذرگاه SCSI قادر به حمایت از هشت یا شانزده دستگاه با توجه به مشخصات فنی مربوطه است . برای یک گذرگاه هشت دستگاهی ، شناسه دارای محدوده صفر تا هفت خواهد بود. برای یک گذرگاه شانزده دستگاهی، شناسه دارای محدوده صفر تا پانرده خواهد بود.

یکی از شناسه های با اولویت بالا ( شناسه صفر) می بایست توسط کنترل کننده SCSI استفاده گردد در چنین حالتی تعداد دستگاه ها ی مورد نظر جهت اتصال ، به هفت و یا پانزده عدد تنزل پیدا خواهد کرد.

اغلب دستگاههای SCSI دارای امکانات سخت افزاری لازم در خصوص پیکربندی شناسه دستگاه می باشند. برخی دیگر از دستگاهها امکان پیکربندی شناسه را از طریق نرم افزار فراهم می نمایند. اغلب کارت های SCSI از نوع Plug&Play ، عملیات اختصاص شناسه به دستگاه را بصورت اتوماتیک انجام می دهند. هر یک از دستگاه های موجود بر روی گذرگاه SCSI می بایست دارای یک شناسه منحصر بفرد باشند در غیر اینصورت دچار مشکلاتی خواهیم شد.
